Für Fussgänger und Fahrradfahrer
Optional auch befahrbar mit Unterhaltsfahrzeug bis 3.5 t
Steckbrief
100% Aluminium

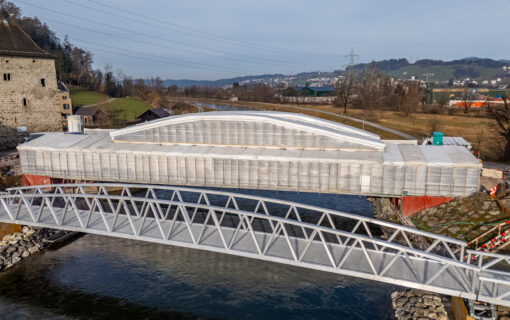

Fachwerkbrücken komplett aus Aluminium-Profilen.
Verschweisste Konstruktion dadurch elegantes schlankes Erscheinungsbild.
Rutschfeste Gehplanke, mit oder ohne Wasserlöcher
100 Jahre Nutzung dank natürlichem Korrosionsschutz
1-2 Stunden Bauzeit für eine Einfeldbrücke
Die Brücke wird vorgefertigt angeliefert
3-5 mal leichter als eine vergleichbare Stahl- oder Holz/Stahl-Brücke.
Transport und Einheben mit leichtem Gerät und weniger Beanspruchung Baugrund
Brückendaten
Länge Brücke von 12 m bis 65 m
LB Durchgangsbreite von 2.00 m bis 4.50 m
Verkehrslast, gleichmässig verteilt Schweiz: 4.0 kN/m2 für Fussgänger
Deutschland: 5.0 kN/m2 für Fussgänger
Fahrzeuglast Unterhaltsfahrzeug bis 3.5 t nach EN 1991-2
Gewicht der Brücke
- Abhängig von der Länge, Breite und Belastung
- von 2.0 t bis 20.0 t
Kosten
- Die Preise sind vergleichbar mit üblichen Fussgängerbrücken.
- Jedoch ist die Bauzeit kurz und mit leichtem Gerät möglich.
- Und dank dem 3-5 fachen geringeren Gewicht gegenüber einer Stahlbrücke spart man Kosten für den Transport, das Fundament und das Einheben.
Optionen
Farbe
Ein zusätzlicher Oberflächenschutz gegen Korrosion ist nicht notwendig. Auf Wunsch kann die Farbe der Brücke der Umgebung angepasst werden, durch Lackierung in jeder RAL-Farbe. Zusätzlicher Vorteil: Aufbringen eines Graphity-Schutzes.
Sicherheitsschutz
Es gibt eine grosse Auswahl für die Ausstattung beim Geländer, Handlauf und Schrammboard. Eine Variante ist das Einsetzen von Geländer-Staketen aus Lärchenholz.
Weitere Stichworte
Brückenstützen
Kreuzwinkel
Wegsperren
Erdung
Berührungsschutz
Handlauf mit LED-Beleuchtung
Leerrohre unterhalb
Regenrinne
Schwingungsdämpfer bei grossen Längen
Hinweis Schweiz
In der Schweiz gilt seit dem 01.01.2023 das VWG Veloweggesetz, Art. 88 der Bundesverfassung
Das ASTRA stellt eine umfangreiche Dokumentation über die Ausstattung von Velowegen bzw. -bahnen zur Verfügung.
Angebot
Die wichtigsten Parameter für eine Kalkulation
- Brückenlänge von 12.00 bis 65.00 Meter
- Spannweite von Widerlager zu Widerlager
- Mehrfeldbrücke, Stützen
- Durchgangsbreite, normalerweise von 2.50 bis 4.50 Meter
- Kreuzwinkel
- Geländer aus Alu-Staketen, Gitter, Lochblech oder Holzstaketen
- Handlauf aus Edelstahl
- Besondere Schutzmassnahmen
- Option: Lackierung RAL-Farbe
Angebot anfordern:
Email robert.goetsch@alubridge.swiss
Mobile +41 79 601 09 64
